Introduction au traitement d'images avec OpenCV

Ressources

• Images de test ZIP, 2,5 Mo
• Configuration d'OpenCV PDF
• TD-TP 1 PDF
• TD-TP 2 PDF
• TD-TP 3 PDF
• TD-TP 4 PDF

Étape 0

Bases d'OpenCV

Une image est stockée dans un objet cv::Mat : une matrice de pixels. Son type combine la profondeur (nombre de bits et signe de chaque valeur) et le nombre de canaux (1 pour une image en niveaux de gris, 3 pour une image couleur). Par exemple, CV_8UC3 désigne 3 canaux d'entiers non signés sur 8 bits, soit des valeurs de 0 à 255.

Valeurs entières des types cv::Mat disponibles :

La valeur se calcule ainsi : type = profondeur + 8 × (canaux − 1). C'est l'entier renvoyé par img.type().

Étape 1

Lecture et affichage d'une image

cv::imread charge une image depuis un fichier. Si le chemin est faux, la fonction ne lève pas d'erreur : elle renvoie une matrice vide. Il faut donc toujours tester empty() avant d'utiliser l'image.

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;

int main() {
    Mat img = imread("Test_Images/lincoln.png", IMREAD_GRAYSCALE);
    if (img.empty()) {
        std::cerr << "Impossible de lire l'image" << std::endl;
        return 1;
    }

    std::cout << "Taille : " << img.rows << " lignes x " << img.cols << " colonnes" << std::endl;
    std::cout << "Canaux : " << img.channels() << ", type : " << img.type() << std::endl;

    imshow("Image", img);
    waitKey(0);  // attend l'appui sur une touche

    imwrite("copie.png", img);  // le format est déduit de l'extension
    return 0;
}

Le second argument de imread fixe la façon dont l'image est chargée :

Pour compiler sous Linux ou macOS :

g++ main.cpp -o main $(pkg-config --cflags --libs opencv4)
./main

Étape 2

Accès aux pixels avec des coordonnées

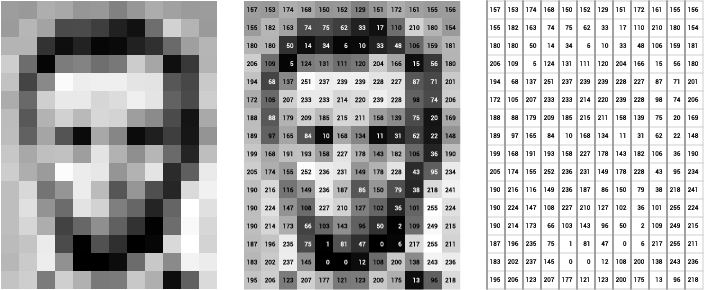

L'origine se trouve en haut à gauche. Un pixel est repéré par sa ligne i (de 0 à rows − 1, vers le bas) et sa colonne j (de 0 à cols − 1, vers la droite).

Image en niveaux de gris (CV_8UC1)

uchar v = img.at<uchar>(10, 20);        // ligne 10, colonne 20
img.at<uchar>(10, 20) = 255;             // le pixel devient blanc
std::cout << (int) v << std::endl;       // cast en int, sinon uchar s'affiche comme un caractère

Image couleur (CV_8UC3)

Vec3b p = img.at<Vec3b>(i, j);
uchar blue  = p[0];   // OpenCV range les canaux en BGR
uchar green = p[1];
uchar red   = p[2];

img.at<Vec3b>(i, j) = Vec3b(0, 0, 255);  // pixel rouge

Parcourir toute l'image

On parcourt les lignes, puis les colonnes. Exemple : le négatif d'une image.

Mat negatif = img.clone();
for (int i = 0; i < img.rows; i++) {
    for (int j = 0; j < img.cols; j++) {
        negatif.at<uchar>(i, j) = 255 - img.at<uchar>(i, j);
    }
}

Pour des images volumineuses, récupérer un pointeur sur chaque ligne évite de recalculer l'adresse à chaque pixel :

for (int i = 0; i < img.rows; i++) {
    uchar* ligne = img.ptr<uchar>(i);
    for (int j = 0; j < img.cols; j++) {
        ligne[j] = 255 - ligne[j];
    }
}

Étape 3

Binarisation

Binariser une image, c'est séparer les pixels en deux classes (objet et fond) selon un seuil T. Chaque pixel devient noir ou blanc :

g(i, j) = 255 si f(i, j) > T, sinon 0

Seuillage manuel

Mat binariser(const Mat& img, uchar seuil) {
    Mat out(img.rows, img.cols, CV_8UC1);
    for (int i = 0; i < img.rows; i++) {
        for (int j = 0; j < img.cols; j++) {
            out.at<uchar>(i, j) = img.at<uchar>(i, j) > seuil ? 255 : 0;
        }
    }
    return out;
}

Avec OpenCV

Mat bin;
threshold(img, bin, 128, 255, THRESH_BINARY);

// Otsu : le seuil est calculé automatiquement à partir de l'histogramme
double t = threshold(img, bin, 0, 255, THRESH_BINARY | THRESH_OTSU);
std::cout << "Seuil d'Otsu : " << t << std::endl;

// Seuil adaptatif : un seuil local par voisinage de 11 x 11 pixels
adaptiveThreshold(img, bin, 255, ADAPTIVE_THRESH_GAUSSIAN_C, THRESH_BINARY, 11, 2);

Un seuil global échoue dès que l'éclairage n'est pas uniforme, ce qui est fréquent sur les photos de documents. Le seuil adaptatif compare chaque pixel à la moyenne pondérée de son voisinage, moins une constante (ici 2). La taille du voisinage doit être impaire.

Étape 4

Filtres et convolution

Un filtre linéaire remplace chaque pixel par une combinaison pondérée de ses voisins. Les poids forment un noyau h, une petite matrice de taille impaire (3 × 3, 5 × 5…). Cette opération s'appelle la convolution :

g(i, j) = Σ_u Σ_v h(u, v) · f(i − u, j − v)

Noyaux classiques

Convolution manuelle

Le résultat peut sortir de l'intervalle [0, 255] (valeurs négatives avec Sobel, par exemple). On calcule donc en float (CV_32F). Les bords, où le noyau dépasse de l'image, sont laissés à 0 dans cette version.

Mat convolution(const Mat& img, const Mat& noyau) {
    // img : CV_8UC1, noyau : CV_32F de taille impaire
    int ri = noyau.rows / 2, rj = noyau.cols / 2;
    Mat out = Mat::zeros(img.rows, img.cols, CV_32F);

    for (int i = ri; i < img.rows - ri; i++) {
        for (int j = rj; j < img.cols - rj; j++) {
            float somme = 0;
            for (int u = -ri; u <= ri; u++) {
                for (int v = -rj; v <= rj; v++) {
                    somme += noyau.at<float>(ri + u, rj + v) * img.at<uchar>(i - u, j - v);
                }
            }
            out.at<float>(i, j) = somme;
        }
    }
    return out;
}

Mat moyenne = Mat::ones(3, 3, CV_32F) / 9.0f;
Mat sobelX = (Mat_<float>(3, 3) << -1, 0, 1,
                                    -2, 0, 2,
                                    -1, 0, 1);

Mat lisse, contours;
convolution(img, moyenne).convertTo(lisse, CV_8U);  // arrondi et saturation dans [0, 255]
convertScaleAbs(convolution(img, sobelX), contours); // valeur absolue puis conversion en 8 bits

Avec OpenCV

Mat out;
filter2D(img, out, -1, noyau);           // -1 : même profondeur que l'image source
blur(img, out, Size(3, 3));              // moyenne
GaussianBlur(img, out, Size(5, 5), 1.5); // gaussien, écart-type 1.5
medianBlur(img, out, 3);                 // médian (filtre non linéaire)

Mat gx, gy;
Sobel(img, gx, CV_16S, 1, 0, 3);         // dérivée selon x
Sobel(img, gy, CV_16S, 0, 1, 3);         // dérivée selon y

Astuces

Créer une matrice initialisée à zéro de type T. T peut être le nom du type (CV_8UC3) ou sa valeur entière (16) :

Mat m = Mat::zeros(nb_lignes, nb_colonnes, T);

Accéder à un pixel couleur d'une image en CV_32FC3 avec le type Vec3f :

Vec3f p = img.at<Vec3f>(i, j);
float blue  = p[0];
float green = p[1];
float red   = p[2];

Convertir une image couleur en niveaux de gris (attention à l'ordre BGR) :

cvtColor(img_source, img_destination, COLOR_BGR2GRAY);

Convertir une image 8 bits en float, avec ou sans normalisation dans [0, 1] :

img_source.convertTo(img_destination, CV_32F);
img_source.convertTo(img_destination, CV_32F, 1.0 / 255);
